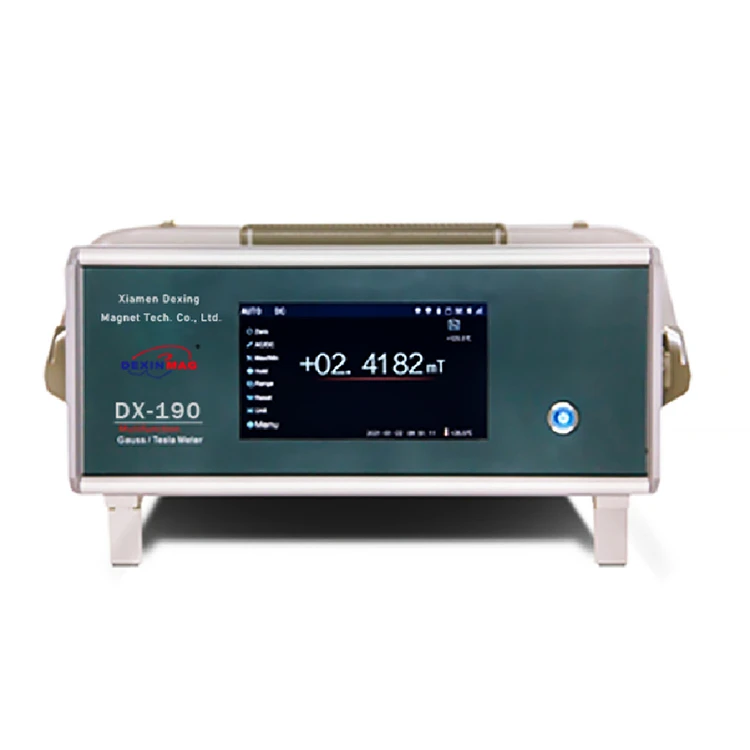

Medidor de Gauss Magnético

O medidor DX{{0}} Gauss é um instrumento altamente preciso adequado para a grande maioria dos campos de aplicação, com as funções de zeragem automática e alcance automático. O modo de manutenção pode ser selecionado como máximo, mínimo, pico e vale. O instrumento pode medir e exibir simultaneamente vários parâmetros. Com saída analógica de alta precisão (± 3.0V). As unidades de medição podem ser Gs, mT, A/M ou Oe. O instrumento vem com interfaces USB-232, BNC, CAN e controle industrial. Display gráfico colorido de toque capacitivo de alta resolução, display gráfico de medição, autodesenho do medidor gaussiano, operação de menu completo, leitura de 6-dígitos, resolução de 0.1 μ T. O alcance máximo é 30T e a precisão básica é ± 0,05%. A configuração padrão é a versão para PC do Gauss Meter Drawing Software, que vem com uma sonda digital de alta precisão com compensação de temperatura. Versão Android opcional, aplicativo de comunicação móvel para teste, armazenamento, comunicação, desenho, automação de controle remoto, máquina tudo-em-um, saída de sinal digital e analógico de alta precisão e alta velocidade.

2. Características do medidor DX-190 Gauss tesla

2.1. Tela inteligente IPS de toque capacitivo de alta resolução de 7.0 polegadas 1024 * 600 com excelente interface de interação homem-máquina, operação mais conveniente e rápida

2.2. Unidades comutáveis: mT, Gs, Oe, A/m

2.3. Várias velocidades de transmissão de 10, 20, 50, 100, 200, 500 e 1000 Hz estão disponíveis para seleção de porta serial

2.4. Vários modos de medição: DC, AC_ L (até 25 Kbps), AC (modo de valor efetivo 500 K, largura de banda), modo Ethernet de alta velocidade

2.5. Múltiplas exibições de informações: campo magnético, frequência, temperatura, máximo, mínimo, pico, vale, data e hora

2.6. Ethernet de alta velocidade com amostragem de até 25 Kbps para uma exibição de forma de onda em tempo real mais intuitiva

2.7. Vários métodos de comunicação estão disponíveis: porta serial USB isolada, CAN isolada, BNC analógico, Ethernet WIFI/Bluetooth

2.8. Fonte de alimentação CA de amplo alcance global 100~240VAC 50/60Hz

2.9. O pequeno plugue de aviação dedicado pode reconhecer automaticamente as informações da sonda e é equipado com vários sensores: sensor Hall (temperatura normal, alta e baixa temperatura), sensores magnetoresistivos

2.10. Esquema de especialização de controle industrial: capaz de comunicação de rede CAN múltipla, disparo externo e saída de controle industrial de alerta precoce

2.11. Fornecer uma ampla gama de conjuntos de instruções de operação para fácil desenvolvimento secundário

4.1 Pesquisa científica

4.2 Indústria militar

4.3 Campo médico

4.4 Indústria de produção

Interface de software de mapeamento

Imagem 1: Diagrama D de ímãs retangulares

Figura 2: Diagrama D de ímãs elípticos

Figura 3: Diagrama D de ímãs cilíndricos

Figura 4: Diagrama D de ímãs circulares

Figura 5: Diagrama D de ímãs de anel multipolares

Figura 6: Diagrama vetorial de distribuição 3D de ímãs
