Eletroímã de Laboratório para Pesquisa e Aplicações Científicas
Controle de campo magnético de precisão para experimentos avançados

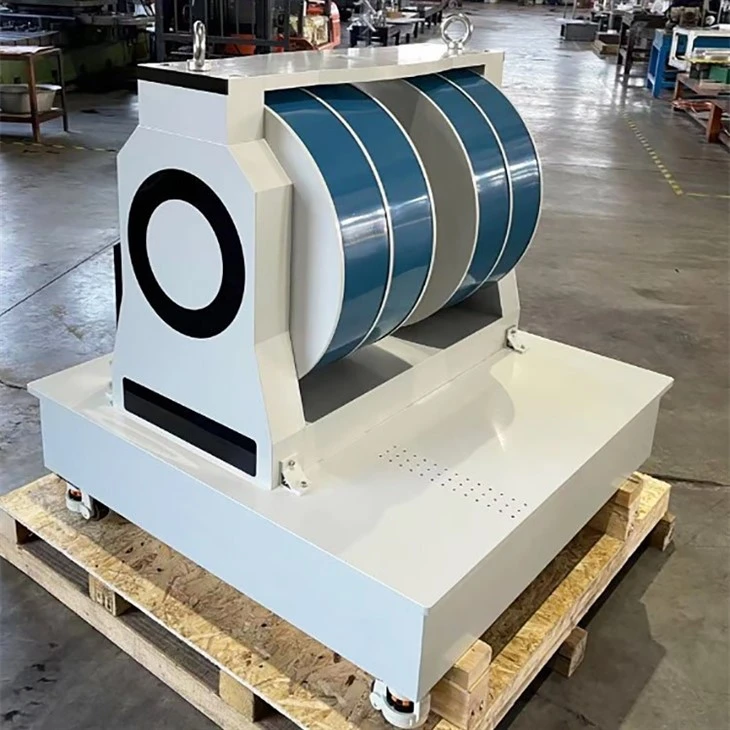

NoTecnologia magnética de Xiamen Dexing. Co., Ltd., projetamos e fabricamoseletroímãs de laboratório-de alto desempenhoconstruído para precisão, confiabilidade e repetibilidade. NossoEletroímã de entreferro fixo com duplo garfo série DXSG-fornece campos magnéticos horizontais consistentes com desempenho mecânico estável - tornando-o ideal paraexperimentos científicos, pesquisa de materiais, eestudos de campo magnético.
Esteja você conduzindoMedições de efeito Hall, estudos de magnetorresistência, magnetometria de torque, ouRMN (ressonância magnética nuclear)experimentos, o eletroímã de laboratório DXSG garante sempre resultados precisos, estáveis e repetíveis.
Principais recursos do eletroímã de laboratório DXSG
✅ Estrutura de garfo duplo estável-– Garante forte rigidez e direção precisa do campo com um circuito magnético fechado.
✅ Projeto de entreferro fixo– Garante campos magnéticos horizontais uniformes para precisão experimental.
✅ Faixa de aplicação flexível– Perfeito para VSM, NMR, efeito Hall e outras pesquisas magnéticas.
✅ Alta resistência de campo– Alcança até2,7 Tesladependendo da configuração do modelo.
✅ Opções de resfriamento eficientes– Estrutura refrigerada-natural ou a água garante desempenho consistente.
✅ Projetos personalizáveis– Diâmetros de pólo, lacunas e intensidades de campo personalizados para parceiros OEM/ODM.
Aplicações
- Pesquisa de Efeito Hall e Magnetorresistência
- Caracterização de Materiais Magnéticos
- Magnetometria de Torque e Força
- Magnetômetro de amostra vibratória (VSM)
- Ressonância Magnética Nuclear (RMN)
- Estudos Gerais de Campo Magnético e Calibração
Visão geral da estrutura do eletroímã DXSG
| Não. | Nome da peça | Descrição |
|---|---|---|
| 1 | Jugo Horizontal | Fornece conexão de circuito magnético |
| 2 | Jugo vertical | Garante estabilidade estrutural |
| 3 | Bobina | Gera o campo magnético |
| 4 | Superfície da tampa do pólo | Área de saída de campo |
| 5 | Tampa do Pólo | Determina o diâmetro da face do pólo |
| 6 | Lidar | Fácil ajuste manual |
| 7 | Manga de poste | Mantém o alinhamento do campo |
Especificações Técnicas
Dimensões Principais – Série Eletroímã DXSG
| Modelo | Diâmetro do Pólo (mm) | Um (mm) | B (mm) | C (mm) | D (mm) | E (mm) | Peso (Kg) |
|---|---|---|---|---|---|---|---|
| DXSG-50 | 50 | 80 | Personalizado | 130 | 110 | 200 | 40 |
| DXSG-80 | 80 | 100 | Personalizado | 175 | 160 | 280 | 135 |
| DXSG-100 | 100 | 120 | Personalizado | 200 | 180 | 300 | 200 |
| DXSG-130 | 130 | 120 | Personalizado | 240 | 210 | 380 | 430 |
| DXSG-175 | 175 | 120 | Personalizado | 310 | 300 | 500 | 630 |
| DXSG-200 | 200 | 120 | Personalizado | 320 | 320 | 550 | 930 |
| DXSG-250 | 250 | 120 | Personalizado | 350 | 400 | 670 | 1920 |
| DXSG-300 | 300 | 150 | Personalizado | 400 | 450 | 740 | 3580 |
| DXSG-380 | 380 | 200 | Personalizado | 440 | 520 | 850 | 6800 |
Parâmetros de desempenho – Eletroímã de entreferro fixo com garfo duplo-DXSG
| Modelo | Diâmetro do Pólo (mm) | Entreferro (mm) | Face do Pólo (mm) | Campo Magnético Máximo (T) | Potência (kW) |
|---|---|---|---|---|---|
| DXSG-50 | 50 | 20 | 50 | 0.6 | 0.3 |
| DXSG-80 | 80 | 30 | 80 | 0.7 | 0.6 |
| DXSG-100 | 100 | 30 | 60 / 100 | 1.1 / 0.9 | 2.0 |
| DXSG-130 | 130 | 40 | 60 / 100 | 1.3 / 1.2 | 3.8 |
| DXSG-175 | 175 | 40 | 80 / 100 | 1.6 / 1.5 | 6.5 |
| DXSG-200 | 200 | 50 | 80 / 120 | 1.5 / 1.2 | 10.0 |
| DXSG-250 | 250 | 50 | 120 | 1.7 | 12.0 |
| DXSG-280 | 280 | 50 | 120 | 2.1 | 12.0 |
| DXSG-380 | 380 | 30 | 80 | 2.7 | 16.0 |
Casos típicos de uso em laboratório
DXSG-60
- Design de montagem inclinado de 45 graus, campo magnético horizontal
- Entreferro: 20mm|Diâmetro do poste: 60mm|Campo máximo: Maior ou igual a 1,6T
- Resfriamento natural|Uso contínuo: 20 min a menos ou igual a 20 graus
- Potência: 0,4kW (6A, 72V)|Peso: ~65kg
DXSG-250
- Estrutura vertical de garfo duplo-|Entreferro fixo: 50mm
- Diâmetro do poste: 250 mm|Campo máximo: Maior ou igual a 1,8T
- Internal water cooling | Continuous use: >30 minutos
- Uniformidade de campo: Menor ou igual a 1×10⁻⁴ (Φ10×10mm³)
- Potência: 10kW|Peso: ~1,9 toneladas
DXSG-380
- Grande design de garfo duplo vertical-|Entreferro fixo: 30mm
- Diâmetro do poste: 380 mm|Campo máximo: Maior ou igual a 2,7T
- Refrigeração a água|Possível operação de digitalização longa
- Uniformidade: Menor ou igual a 1×10⁻⁴|Potência: 16kW|Peso: ~6,0 toneladas
Envio e suporte
Oferecemos opções flexíveis de entrega global -transporte marítimo, aéreo ou expresso- garantindo que seu eletroímã chegue com segurança e dentro do prazo. Nossa equipe de logística dedicada rastreia cada remessa e fornece atualizações completas até que seu produto seja entregue.
Perguntas frequentes
Q1: O que diferencia um eletroímã de laboratório de um ímã permanente?
R: Um eletroímã de laboratório requer uma fonte de energia externa para gerar um campo magnético, permitindo uma intensidade de campo ajustável e reversível - ao contrário de um ímã permanente que possui um campo fixo.
Q2: Como escolho o eletroímã de laboratório certo para minha pesquisa?
R: Considere a intensidade do campo, o tamanho da lacuna, o método de resfriamento e o tipo de aplicação do seu experimento. Nossos engenheiros podem ajudá-lo a personalizar um para combinar com sua configuração.
Q3: De quanta energia um eletroímã DXSG precisa?
R: Depende do tamanho do modelo e da intensidade do campo magnético. Por exemplo, unidades pequenas podem precisar de 0,3 kW, enquanto as grandes chegam a 16 kW. Recomendaremos a melhor opção com base na configuração de energia do seu laboratório.
Procurando por umfabricante confiável de eletroímã de laboratóriopara sua pesquisa ou projeto ODM de marca?
ContatoTecnologia magnética de Xiamen Dexing. Co., Ltd.hoje para personalizar seuEletroímã de laboratório série DXSG.
